立式多级消防泵单机试车方案

发布时间：2021/10/5 16:52:29 来源：博鱼网页版-博鱼(中国) 阅读：5

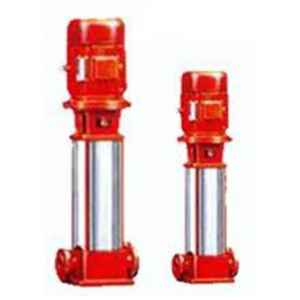

立式多级消防泵展示图

立式多级消防泵展示图

1. 单机试车的目的：

    1.1. 检测电动机接线是否正确，转向是否符合要求。

    1.2. 采用听、测、望的方式检验电动机能否满足设计要求。主要检查：噪音、转动时泵内 是否有杂音，检查电机振动频率是否能够满足设计要求。

    1.3. 检查电动机轴承温度变化、电动机温度、电流是否符合设计要求。

    1.4. 检查泵的工作参数是否达到设计要求。

2. 装置概况·  该工段设备全部为泵类设备，总共6台，明细如下：

    设备名称 位号 规格型号  流量 扬程  介质  电动机功率 KW 额定电流 消防水泵 P290-01A~D XBD-13.7/45-150GDL×7T 60L/S     1.09MPa 水 90 160.2A 稳压泵  P291A/B  XBD-11.6/5-50GDL×8  5L/S  1.1MPa  水  11  21.3A

3. 试车前的准备工作：

    3.1. 确定电机和泵体已经找正完毕。

    3.2. 查看联轴器上的夹壳是否已经拆除。现场是否清洁。检查电动机手动盘车是否灵活， 应无卡涩及异常声音。

    3.3. 查看电机轴承是否已经注入润滑脂。若未加，则加入2#锂基润滑脂，加至轴承室空间 的1/2。

    3.4. 联系电气人员检查电机接线等是否已经到位。

    3.5. 查看所有仪表是否灵活好用。

    3.6. 电机与底座间连接螺栓，地脚螺栓是否齐全且紧固，未紧固的立刻紧固。缺少的立刻 补齐。

    3.7. 查看测温工具是否已经准备齐全。

4. 电机试运转：

    4.1. 所有工作检查完毕合格后，脱开电机与泵体的联轴器，点按启动运行按钮，查看电机 运转方向是否与电机上标注一致，不一致则联系电气人员调整接线。接线完后，再次进行点动。

    4.2. 电机点动无异常后，起动电机，连续运转2小时，检查电机运转情况，运转过程中每 隔30分钟检查电机振动、温度、电流等是否异常，并做记录。若出现异常 则需立刻停机，查找原因，原因不明确不允许再次开机。

    4.3. 查看电流表读数，电机启动电流不宜过高，运转电流必须低于额定电流。所有电机额 定电流见上表。

性能参数表

型 号

流量Q

扬程
(m)

效率
(%)

转速
(r/min)

功率(Kw)

汽蚀
余量
(m)

进出
口径
(mm)

(L/s)

(m 3 /h)

轴功率

配套功率

XBD3.6/0.56-(I)25×3

2

0.56

36

30

2900

0.65

1.1

1.7

25

XBD4.8/0.56-(I)25×4

2

0.56

48

30

2900

0.87

1.1

1.7

25

XBD6/0.56-(I)25×5

2

0.56

60

30

2900

1.09

1.5

1.7

25

XBD7.2/0.56-(I)25×6

2

0.56

72

30

2900

1.30

1.5

1.7

25

XBD8.4/0.56-(I)25×7

2

0.56

84

30

2900

1.52

2.2

1.7

25

XBD9.6/0.56-(I)25×8

2

0.56

96

30

2900

0.74

2.2

1.7

25

XBD10.8/0.56-(I)25×9

2

0.56

108

30

2900

1.96

2.2

1.7

25

XBD120/0.56-(I)25×10

2

0.56

120

30

2900

2.17

3

1.7

25

XBD13.2/0.56-(I)254×11

2

0.56

132

30

2900

2.39

3

1.7

25

XBD14.0/0.56-(I)25×12

2

0.56

144

30

2900

2.61

3

1.7

25

XBD3.3/1.11-(I)25×3

4

1.11

33

40

2900

0.90

1.1

1.7

25

XBD4.4/1.11-(I)25×4

4

1.11

44

40

2900

1.20

1.5

1.7

25

XBD6.6/1.11-(I)25×6

4

1.11

66

40

2900

1.80

2.2

1.7

25

XBD7.7/1.11-(I)25×7

4

1.11

77

40

2900

2.10

2.2

1.7

25

XBD8.8/1.11-(I)25×8

4

1.11

88

40

2900

2.40

3

1.7

25

XBD9.9/1.11-(I)25×9

4

1.11

99

40

2900

2.70

3

1.7

25

XBD11/1.11-(I)25×10

4

1.11

110

40

2900

3.00

4

1.7

25

XBD12.1/1.11-(I)25×11

4

1.11

121

40

2900

3.30

4

1.7

25

XBD13.2/1.11-(I)25×12

4

1.11

132

40

2900

3.60

4

1.7

25

XBD14.3/1.11-(I)25×13

4

1.11

143

40

2900

3.90

4

1.7

25

XBD3.6/1.67-(I)40×3

6

1.67

36

52

2900

1.13

1.5

1.7

40

XBD4.8/1.67-(I)40×4

6

1.67

48

52

2900

1.5

2.2

1.7

40

XBD6/1.67-(I)40×5

6

1.67

60

52

2900

1.88

2.2

1.7

40

XBD7.2/1.67-(I)40×6

6

1.67

72

52

2900

2.26

3

1.7

40
